Fernseh/ Bosch BCN51

Die BCN 51 gehört zur  ersten Generation der B Format Mazen. Die bei der Nachfolgemaschine BCN52 serienmäßige Zeitlupe gab es hier als Option. In meiner Sammlung befindet sich eine Maschine mit Zeitlupe und eine ohne. Die Zeiltupenmschine hat eine "Etage" mehr.

Das Gerät ist modular aufgebaut und besteh aus 3 bzw. 4 "Koffern" die in einem Rack übereinander gestapelt werden. Ganz oben befindet sich das Laufwerk mit der Audioelektronik, darunter ist die Laufwerskssteuerung untergebracht. Darunter ist der Videoprozessor.

Ganz unten ist der optionale Speicher für Zeitlupen- und Standbildwidergabe untergebracht. Bei Geräten ohne Zeitlupe ist dort ein Hilfsrahmen montiert, damit das Laufwerk in der selben Höhe wie bei Maschinen mit Zeitlupe liegt. Somit ist gewährleistet, daß das Laufwerk bei beiden Variante in "bequemer Arbeitshöhe" liegt.

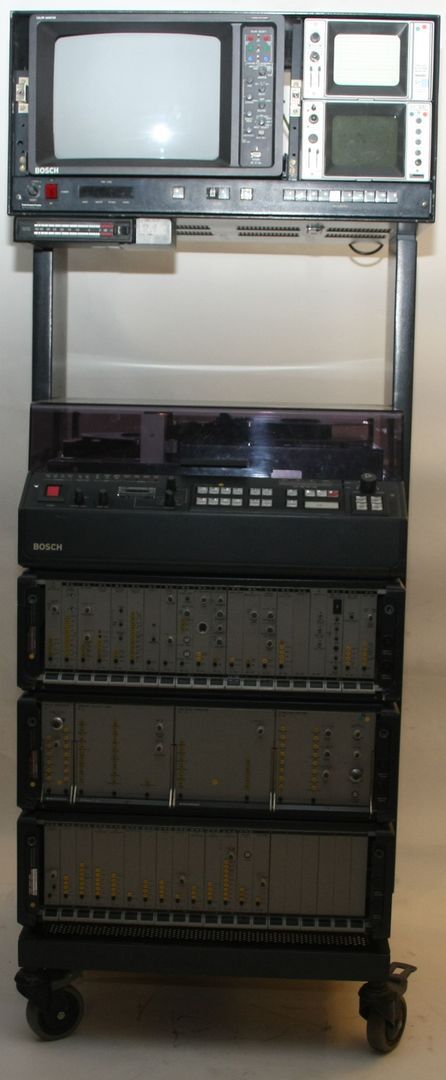

"Platzhalterbild" Bild von der provisorisch zusammengesteckten BCN51 mit Zeitlupenoption. Bei der Maschine ohen Zeitlupe ist an Stelle der untesten Baugruppe ein Rahmen aus Vierkantrohr zu sehen.

Bessere Fotos von beiden Maschinen folgen in Kürze.
